オーエスジー

SXLコーティングシリーズ

SXLコーティングの特徴

• 耐溶着性の向上 （低摩擦化）

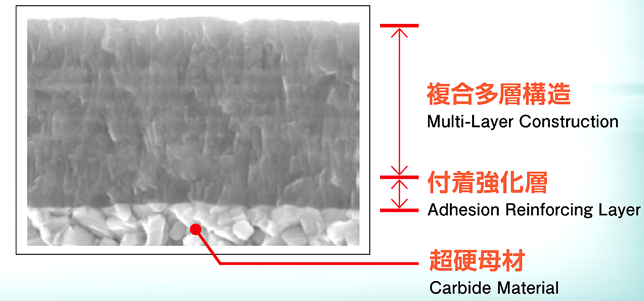

• ナノ構造の積層膜 （耐摩耗と低摩擦の両立）
• 付着力の向上 （超硬母材と被膜の付着力が向上）

商品ラインナップ

SXL-MG-EHS

超硬スクエアエンドミルハイヘリックスショート形
3刃　φ3～φ25　17サイズ
4刃　φ3～φ25　13サイズ

寸法ラインナップを

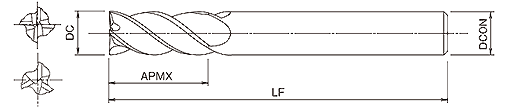

YMKTﾂｰﾙNo.	外径×刃数（DC×ZEFP）	全長（LF）	刃長（APMX）	シャンク径（DCON）
OS75143	3X3F	50	8	6
OS75144	3X4F	50	8	6
OS75145	4X3F	50	11	6
OS75146	4X4F	50	11	6
OS75147	5X3F	50	13	6
OS75148	5X4F	50	13	6
OS75149	6X3F	50	13	6
OS75150	6X4F	50	13	6
OS75151	7X3F	60	16	8
OS75152	8X3F	60	19	8
OS75153	8X4F	60	19	8
OS75154	9X3F	70	19	10
OS75155	10X3F	70	22	10
OS75156	10X4F	70	22	10
OS75157	11X3F	75	22	12
OS75158	12X3F	75	26	12
OS75159	12X4F	75	26	12
OS75160	13X3F	90	26	16
OS75161	14X3F	90	26	16
OS75162	14X4F	90	26	16
OS75163	15X3F	90	26	16
OS75164	15X4F	90	26	16
OS75165	16X3F	100	32	16
OS75166	16X4F	100	32	16
OS75167	18X3F	100	32	20
OS75168	18X4F	100	32	20
OS75169	20X3F	105	38	20
OS75170	20X4F	105	38	20
OS75171	25X3F	120	45	25
OS75172	25X4F	120	45	25

SXL-MG-EHS
カタログを表示

SXL-MG-EHL

超硬スクエアエンドミルハイヘリックスロング形
3刃　φ6～φ12　4サイズ

寸法ラインナップを

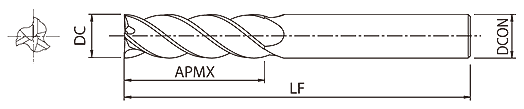

YMKTﾂｰﾙNo.	外径×刃数（DC×ZEFP）	全長（LF）	刃長（APMX）	シャンク径（DCON）
OS75201	6X3F	60	20	6
OS75202	8X3F	70	28	8
OS75203	10X3F	80	34	10
OS75204	12X3F	90	40	12

SXL-MG-EHL
カタログを表示

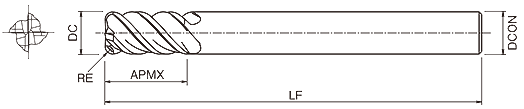

SXL-CR-MG-EHS

超硬ラジアス4刃ハイヘリックスエンドミルショート形
φ6xR0.2～φ25xR3　Ｒ違い含め　計28サイズ

寸法ラインナップを

YMKTﾂｰﾙNo.	外径×刃数（DC×ZEFP）	全長（LF）	刃長（APMX）	シャンク径（DCON）
OS75173	6×R0.2	90	13	6
OS75174	6×R0.5	90	13	6
OS75175	6×R1	90	13	6
OS75176	8×R0.2	100	19	8
OS75177	8×R0.5	100	19	8
OS75178	8×R1	100	19	8
OS75179	8×R2	100	19	8
OS75180	10×R0.2	100	22	10
OS75181	10×R0.5	100	22	10
OS75182	10×R1	100	22	10
OS75183	10×R2	100	22	10
OS75184	12×R0.2	110	26	12
OS75185	12×R0.5	110	26	12
OS75186	12×R1	110	26	12
OS75187	12×R2	110	26	12
OS75188	12×R3	110	26	12
OS75189	16×R0.5	140	32	16
OS75190	16×R1	140	32	16
OS75191	16×R2	140	32	16
OS75192	16×R3	140	32	16
OS75193	20×R0.5	160	38	20
OS75194	20×R1	160	38	20
OS75195	20×R2	160	38	20
OS75196	20×R3	160	38	20
OS75197	25×R0.5	180	45	25
OS75198	25×R1	180	45	25
OS75199	25×R2	180	45	25
OS75200	25×R3	180	45	25

SXL-CR-MG-EHS
カタログを表示

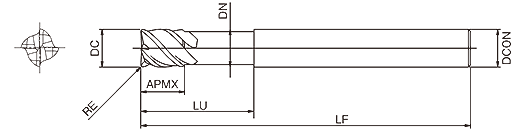

SXL-PKE

強力型多機能スタブ
ポケット彫込みでの高能率加工に最適・強ねじれで切りくず排出も抜群
φ3～φ20まで　計38サイズ

寸法ラインナップを

YMKTﾂｰﾙNo.	外径×コーナ半径×全長（DC×RE×LF）	刃長（APMX）	シャンク径（DCON）	首下長（LU）	首径（DN）
OS75205	3×R0.2×60	4.5	6	9	2.85
OS75206	3×R0.2×70	4.5	6	15	2.85
OS75207	3×R0.5×60	4.5	6	9	2.85
OS75208	3×R0.5×70	4.5	6	15	2.85
OS75209	4×R0.2×70	6	6	12	3.8
OS75210	4×R0.2×80	6	6	20	3.8
OS75211	4×R0.5×70	6	6	12	3.8
OS75212	4×R0.5×80	6	6	20	3.8
OS75213	5×R0.2×80	7.5	6	15	4.8
OS75214	5×R0.2×90	7.5	6	25	4.8
OS75215	5×R0.5×80	7.5	6	15	4.8
OS75216	5×R0.5×90	7.5	6	25	4.8
OS75218	6×R0.5×90	9	6	18	5.8
OS75217	6×R0.5×100	9	6	30	5.8
OS75220	6×R1×90	9	6	18	5.8
OS75219	6×R1×100	9	6	30	5.8
OS75221	8×R0.5×100	12	8	24	7.7
OS75222	8×R0.5×110	12	8	40	7.7
OS75223	8×R1×100	12	8	24	7.7
OS75224	8×R1×110	12	8	40	7.7
OS75225	10×R0.5×100	15	10	30	9.7
OS75226	10×R0.5×120	15	10	50	9.7
OS75227	10×R1×100	15	10	30	9.7
OS75228	10×R1×120	15	10	50	9.7
OS75229	10×R2×100	15	10	30	9.7
OS75230	10×R2×120	15	10	50	9.7
OS75231	12×R0.5×110	18	12	36	11.7
OS75232	12×R0.5×130	18	12	60	11.7
OS75233	12×R1×110	18	12	36	11.7
OS75234	12×R1×130	18	12	60	11.7
OS75235	12×R2×110	18	12	36	11.7
OS75236	12×R2×130	18	12	60	11.7
OS75237	16×R1×140	24	16	48	15.5
OS75238	16×R2×140	24	16	48	15.5
OS75239	16×R3×140	24	16	48	15.5
OS75240	20×R1×160	30	20	60	19.4
OS75241	20×R2×160	30	20	60	19.4
OS75242	20×R3×160	30	20	60	19.4

SXL-PKE
カタログを表示

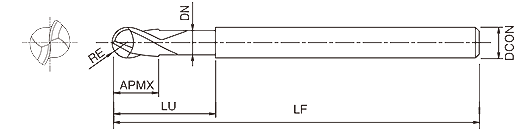

SXLE-EBD

2枚刃超高精度ボールエンドミル
高精度R精度に加え刃部の振れ精度も精密級
R3～R6 HP3（±0.003）、HP5（±0.005）計8サイズ

寸法ラインナップを

YMKTﾂｰﾙNo.	ボール半径×首下長（RE×LU）	精度（Limit）	全長（LF）	刃長（APMX）	首径（DN）	シャンク径（DCON）
OS75243	R3 × 12	HP3	90	6	5.7	6
OS75247	R3 × 12	HP5	90	6	5.7	6
OS75244	R4 × 16	HP3	100	8	7.6	8
OS75248	R4 × 16	HP5	100	8	7.6	8
OS75245	R5 × 20	HP3	100	10	9.5	10
OS75249	R5 × 20	HP5	100	10	9.5	10
OS75246	R6 × 24	HP3	110	12	11.4	12
OS75250	R6 × 24	HP5	110	12	11.4	12

SXLE-EBD
カタログを表示

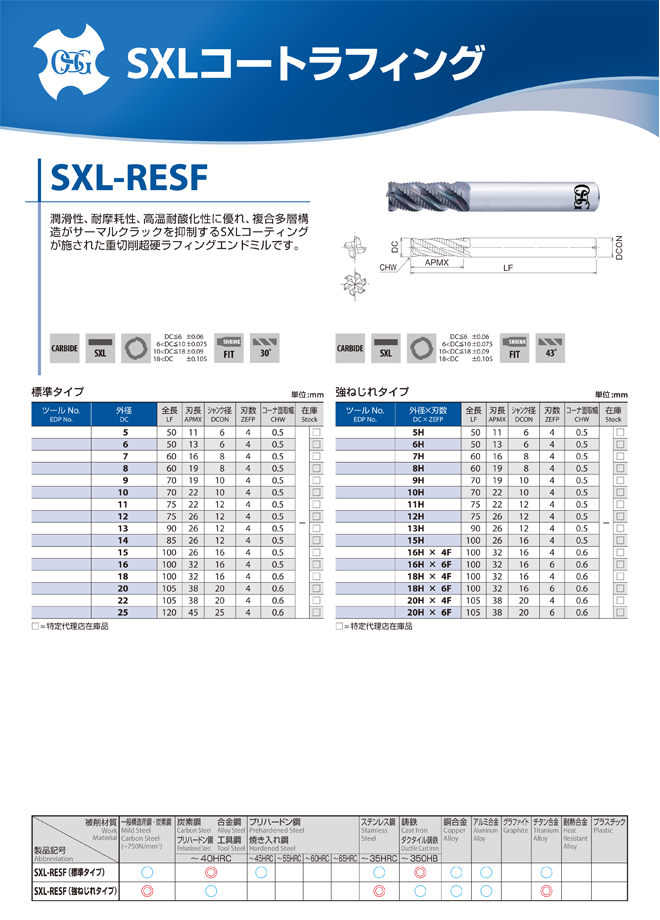

SXL-RESF

重切削超硬ラフィングエンドミル
30° ネジレ　φ5～φ25　16サイズ
43° ネジレ　φ5～φ20（φ16～20は6刃有）16サイズ
計32サイズ

寸法ラインナップを

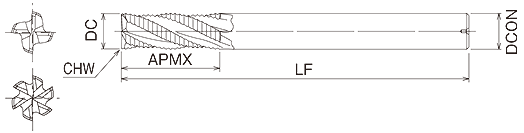

YMKTﾂｰﾙNo.	外径（DC）	全長（LF）	刃長（APMX）	シャンク径（DCON）	刃数（ZEFP）	コーナ面取幅（CHW）
OS75251	5	50	11	6	4	0.5
OS75267	5H	50	11	6	4	0.5
OS75252	6	50	13	6	4	0.5
OS75268	6H	50	13	6	4	0.5
OS75253	7	60	16	8	4	0.5
OS75269	7H	60	16	8	4	0.5
OS75254	8	60	19	8	4	0.5
OS75270	8H	60	19	8	4	0.5
OS75255	9	70	19	10	4	0.5
OS75271	9H	70	19	10	4	0.5
OS75256	10	70	22	10	4	0.5
OS75272	10H	70	22	10	4	0.5
OS75257	11	75	22	12	4	0.5
OS75273	11H	75	22	12	4	0.5
OS75258	12	75	26	12	4	0.5
OS75274	12H	75	26	12	4	0.5
OS75259	13	90	26	12	4	0.5
OS75275	13H	90	26	12	4	0.5
OS75260	14	85	26	12	4	0.5
OS75261	15	100	26	16	4	0.5
OS75276	15H	100	26	16	4	0.5
OS75262	16	100	32	16	4	0.5
OS75277	16H × 4F	100	32	16	4	0.6
OS75278	16H × 6F	100	32	16	6	0.6
OS75263	18	100	32	16	4	0.6
OS75279	18H × 4F	100	32	16	4	0.6
OS75280	18H × 6F	100	32	16	6	0.6
OS75264	20	105	38	20	4	0.6
OS75281	20H × 4F	105	38	20	4	0.6
OS75282	20H × 6F	105	38	20	6	0.6
OS75265	22	105	38	20	4	0.6
OS75266	25	120	45	25	4	0.6

SXL-RESF
カタログを表示

SXLコーティング加工事例

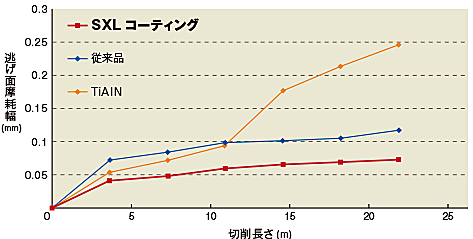

Inconel718（46HRC）の加工

使用工具： 超硬4刃ラジアス φ10×R2
被削材質： Inconel718(46HRC)
切削方法： 側面加工
切削速度： 30m/min(955min-1)
送り速度： 80mm/min(0.042mm/t)
切込深さ： ap=10mm ae=0.2mm
切込長さ： 2.19m
切削油剤： 水溶性切削油剤

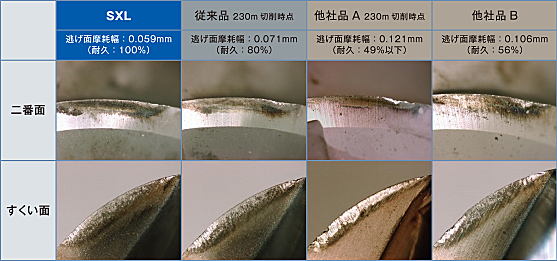

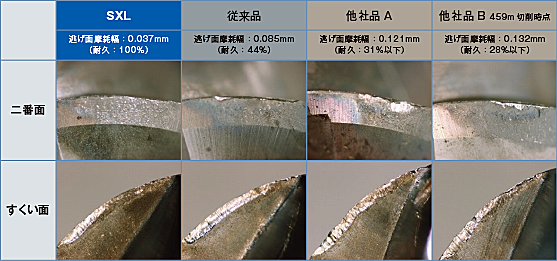

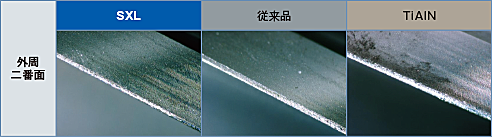

2.19m加工後の損傷状態

NAK80（40HRC）水溶性の加工

使用工具： 超硬2刃ボール R3×6
寿命判定： 逃げ面摩耗0.1mm、または損傷大
被削材質： NAK80(40HRC)
切削方法： 直線　平面ピック加工
切削速度： 199.99m/min(10,610min-1)
送り速度： 2,546mm/min(0.12mm/t)
切込深さ： ap=0.6mm Pf=1.2mm
切削油剤： 水溶性切削油剤
使用機械： 横形マシニングセンタ
突出し量： 24mm

48面（689m）加工後の損耗状態

NAK80（40HRC）エアブローの加工

使用工具： 超硬2刃ボール R3×6
寿命判定： 逃げ面摩耗0.1mm、または損傷大
被削材質： NAK80(40HRC)
切削方法： 直線　平面ピック加工
切削速度： 199.99m/min(10,610min-1)
送り速度： 2,546mm/min(0.12mm/t)
切込深さ： ap=0.6mm Pf=1.2mm
切削油剤： エアブロー
使用機械： 横形マシニングセンタ
突出し量： 24mm

48面（689m）加工後の損耗状態
