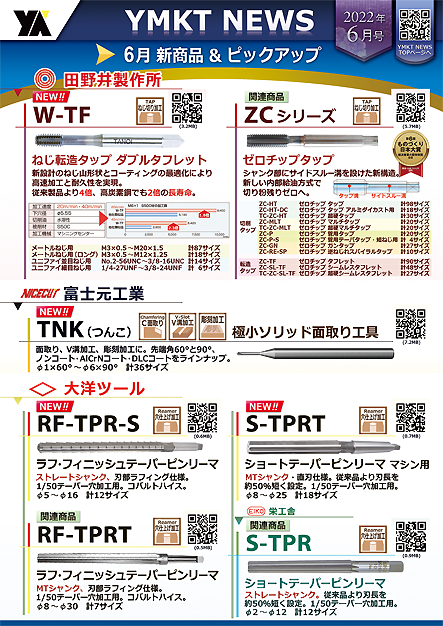

YMKT NEWS 特集ページ

ねじ転造タップ ダブルタフレット
新設計のねじ山形状とコーティングの最適化により高速加工と耐久性を実現。
従来製品より4倍、高炭素鋼でも2倍の長寿命。

メートルねじ用	M3×0.5～M20×1.5	計87サイズ
メートルねじ用（ロング）	M3×0.5～M12×1.25	計18サイズ
ユニファイ並目ねじ用	No.2-56UNC ～3/8-16UNC	計14サイズ
ユニファイ細目ねじ用	1/4-27UNF ～3/8-24UNF	計6サイズ

ゼロチップタップ
シャンク部にサイドスルー溝を設けた新構造。
新しい内部給油方式で切り粉残りゼロへ。

切削タップ

ZC-HT	ゼロチップ タップ	計98サイズ
ZC-HT-DC	ゼロチップ タップ アルミダイカスト用	計18サイズ
TC-ZC-HT	ゼロチップ 超硬タップ	計30サイズ
ZC-MLT	ゼロチップ マルチタップ	計20サイズ
TC-ZC-MLT	ゼロチップ 超硬マルチタップ	計20サイズ
ZC-P	ゼロチップ 管用タップ	計20サイズ
ZC-P-S	ゼロチップ 管用テーパタップ・短ねじ用	計4サイズ
ZC-GN	ゼロチップ ガンタップ	計27サイズ
ZC-RE-SP	ゼロチップ 逆ねじれスパイラルタップ	計10サイズ

転造タップ

ZC-TF	ゼロチップ タフレット	計90サイズ
ZC-SL-TF	ゼロチップ シームレスタフレット	計48サイズ
TC-ZC-SL-TF	ゼロチップ 超硬シームレスタフレット	計27サイズ

極小ソリッド面取り工具
面取り、V溝加工、彫刻加工に。先端角60°と90°、
ノンコート・AlCrNコート・DLCコートをラインナップ。
φ1×60°～φ6×90°　計36サイズ

ラフ・フィニッシュテーパーピンリーマ
ストレートシャンク、刃部ラフィング仕様。
1/50テーパー穴加工用。コバルトハイス。
φ5～φ16　計12サイズ

ラフ・フィニッシュテーパーピンリーマ
MTシャンク、刃部ラフィング仕様。
1/50テーパー穴加工用。コバルトハイス。
φ8～φ30　計7サイズ

ショートテーパーピンリーマ マシン用
MTシャンク・直刃仕様。従来品より刃長を
約50％短く設定。1/50テーパー穴加工用。
φ8～φ25　計18サイズ

ショートテーパーピンリーマ
ストレートシャンク。 従来品より刃長を約50％短く設定。
1/50テーパー穴加工用。
φ2～φ12　計12サイズ

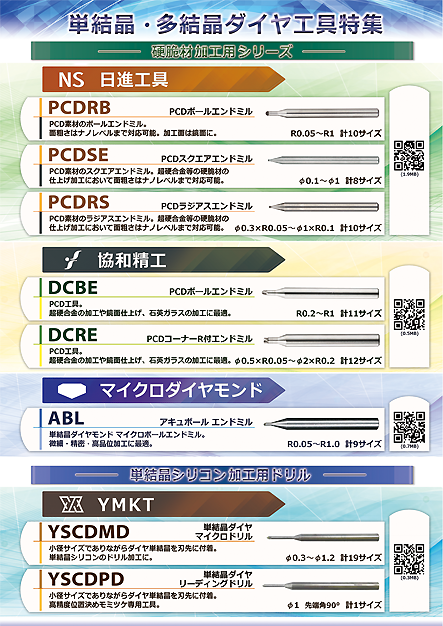

PCDRB
PCDボールエンドミル
PCD素材のボールエンドミル。
面粗さはナノレベルまで対応可能。加工面は鏡面に。
R0.05～R1　計10サイズ

PCDSE
PCDスクエアエンドミル
PCD素材のスクエアエンドミル。
超硬合金等の硬脆材の仕上げ加工において面粗さはナノレベルまで対応可能。
φ0.1～φ1　計8サイズ

PCDRS
PCDラジアスエンドミル
PCD素材のラジアスエンドミル。
超硬合金等の硬脆材の仕上げ加工において面粗さはナノレベルまで対応可能。
φ0.3×R0.05～φ1×R0.1　計10サイズ

DCBE
PCDボールエンドミル
PCD工具。
超硬合金の加工や鏡面仕上げ、石英ガラスの加工に最適。
R0.2～R1　計11サイズ

DCRE
PCDコーナーR付エンドミル
PCD工具。
超硬合金の加工や鏡面仕上げ、石英ガラスの加工に最適。
φ0.5×R0.05～φ2×R0.2　計12サイズ

ABL
アキュボール エンドミル
単結晶ダイヤモンド マイクロボールエンドミル。
微細・精密・高品位加工に最適。
R0.05～R1.0　計9サイズ

YSCDMD
単結晶ダイヤ マイクロドリル
小径サイズでありながらダイヤ単結晶を刃先に付着。
単結晶シリコンのドリル加工に。
φ0.3～φ1.2　計19サイズ

YSCDPD
単結晶ダイヤ リーディングドリル
小径サイズでありながらダイヤ単結晶を刃先に付着。
高精度位置決めモミツケ専用工具。
φ1　先端角90°　計1サイズ
